IIB集群服务器搭建

硬件列表

服务器 IP分配 主机名 安装应用
IIB应用服务器一 192.168.1.210 esbas01
IIB应用服务器二 192.168.1.211 esbas02
MQ网关服务器一 192.168.1.212 esbgw01
MQ网关服务器二 192.168.1.213 esbgw02
管理平台 192.168.1.232 esbm Tomcat 9+
ESB数据库 192.168.1.202 esbdb Mysql 5.7+

根据不同客户的条件，会提供不同台数的服务器供搭建ESB平台，以下列出各台数服务器对应的安装架构及推荐配置。

配置hosts域名

操作范围：所有服务器

[root@esb ~]# vi /etc/hosts

在文件末尾添加对应内容，例如：(集群与单机配置在这里）

192.168.1.212 esbgw01

192.168.1.213 esbgw02

192.168.1.210 esbas01

192.168.1.211 esbas02

192.168.1.232 esbm

192.168.1.202 esbdb

*上述内容只是一个标准示例，请根据实际情况进行配置。

重启网络，或是重启服务器：

[root@localhost ~]# service network restart

或

[root@localhost ~]# reboot

1. 安装ESB软件

操作范围：192.168.1.210/211/212/213

1.1. 准备安装程序

1) 上传安装程序

[root@esb ]# mkdir /opt/ESB_Installer
[root@esb ]# cd /opt/ESB_Installer/

然后把IBM_MQ_9.0.4.0_LINUX_X86-64.tar.gz和10.0.0-IIB-LINUXX64-FP0011.tar.gz上传到ESB_Installer目录中。

2) 解压安装程序到指定目录

[root@esb ESB_Installer]# tar -zxvf IBM_MQ_9.0.4.0_LINUX_X86-64.tar.gz -C /opt/ESB_Installer/
[root@esb ESB_Installer]# tar -zxvf 10.0.0-IIB-LINUXX64-FP0011.tar.gz -C /opt/

1.2. 安装MQ

1) 进入安装目录，并进行授权

[root@esb ESB_Installer]# chmod -R 777 MQServer/
[root@esb ESB_Installer]# cd /opt/ESB_Installer/MQServer/

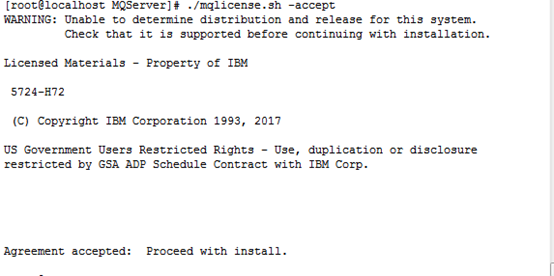

接受IBM授权协议

[root@esb MQServer]# ./mqlicense.sh –accept

image-20210706140019080

2) 进行安装

依次输入下述指令（顺序不能乱，可一次性全部复制粘贴）：

rpm -ivh MQSeriesRuntime-9.0.4-0.x86_64.rpm
rpm -ivh MQSeriesJRE-9.0.4-0.x86_64.rpm
rpm -ivh MQSeriesJava-9.0.4-0.x86_64.rpm
rpm -ivh MQSeriesServer-9.0.4-0.x86_64.rpm
rpm -ivh MQSeriesWeb-9.0.4-0.x86_64.rpm
rpm -ivh MQSeriesFTBase-9.0.4-0.x86_64.rpm
rpm -ivh MQSeriesFTAgent-9.0.4-0.x86_64.rpm
rpm -ivh MQSeriesFTService-9.0.4-0.x86_64.rpm
rpm -ivh MQSeriesFTLogger-9.0.4-0.x86_64.rpm
rpm -ivh MQSeriesFTTools-9.0.4-0.x86_64.rpm
rpm -ivh MQSeriesAMQP-9.0.4-0.x86_64.rpm
rpm -ivh MQSeriesAMS-9.0.4-0.x86_64.rpm
rpm -ivh MQSeriesXRService-9.0.4-0.x86_64.rpm
rpm -ivh MQSeriesExplorer-9.0.4-0.x86_64.rpm
rpm -ivh MQSeriesGSKit-9.0.4-0.x86_64.rpm
rpm -ivh MQSeriesClient-9.0.4-0.x86_64.rpm
rpm -ivh MQSeriesMan-9.0.4-0.x86_64.rpm
rpm -ivh MQSeriesMsg_Zh_CN-9.0.4-0.x86_64.rpm
rpm -ivh MQSeriesSamples-9.0.4-0.x86_64.rpm
rpm -ivh MQSeriesSDK-9.0.4-0.x86_64.rpm
rpm -ivh MQSeriesSFBridge-9.0.4-0.x86_64.rpm
rpm -ivh MQSeriesBCBridge-9.0.4-0.x86_64.rpm

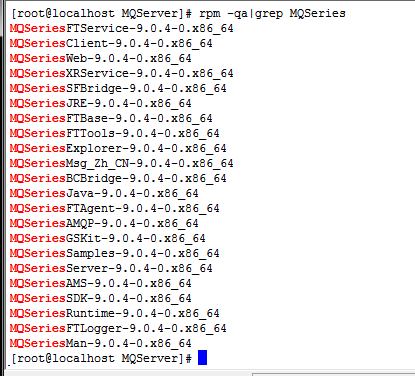

3) 检查安装结果

rpm -qa | grep MQSeries

若安装没有异常，一共能看到22个包。

image-20210706140116280

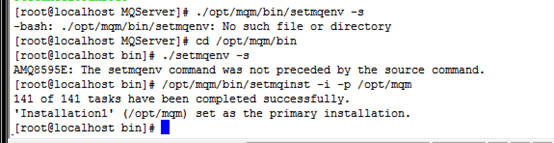

4) 设置MQ环境变量和主安装目录

[root@esb MQServer]# . /opt/mqm/bin/setmqenv -s
[root@esb MQServer]# /opt/mqm/bin/setmqinst -i -p /opt/mqm

image-20210706140223556

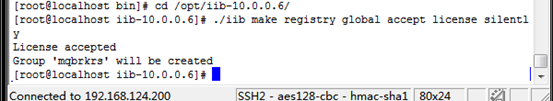

1.3. 安装IIB

[root@esb MQServer]# cd /opt/iib-10.0.0.11/
[root@esb iib-10.0.0.11]# ./iib make registry global accept license silently

image-20210706140246771

注：提示用户 mqbrkrs 已建立。

1.4. 设置权限

1) 设置用户组权限

[root@esb iib-10.0.0.11]# vi /etc/group

进入文件修改页面，按i键进入编辑状态，修改root, mqm,mqbrkrs三个组的用户：

root:x:0:wbiadmin
mqm:x:1001:root,mqm,wbiadmin
mqbrkrs:x:1002:root,mqm,wbiadmin

按ESC键，再输入:qw，按回车保存退出。

2) 设置root用户环境变量

[root@esb ~]# vi .bash_profile

进入文件修改页面，按i键进入编辑状态，删除PATH及后面的内容，再在末尾添加下述内容：

MQM_HOME=/opt/mqm
PATH=$PATH:$HOME/bin:$MQM_HOME/bin:$MQM_HOME/samp/bin
export PATH
. /opt/iib-10.0.0.11/server/bin/mqsiprofile

按ESC键，再输入:qw，按回车保存退出。

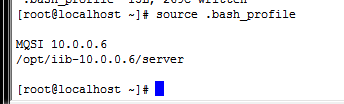

[root@esb ~]# source .bash_profile

使配置立即生效。

image-20210706140414891

3) 设置wbiadmin用户环境变量

[root@esb ~]# su - wbiadmin
[wbiadmin@esb ~]$ vi .bash_profile

进入文件修改页面，按i键进入编辑状态，删除PATH及后面的内容，再在末尾添加下述内容：

MQM_HOME=/opt/mqm
PATH=$PATH:$HOME/.local/bin:$HOME/bin:$MQM_HOME/bin:$MQM_HOME/samp/bin
export PATH
. /opt/iib-10.0.0.11/server/bin/mqsiprofile

按ESC键，再输入:qw，按回车保存退出。

[wbiadmin@esb ~]$ source .bash_profile

使配置立即生效。

1.5. 重启服务器

[wbiadmin@esb ~]$ exit
[root@esb ~]# reboot

重启服务器，以便后续搭建ESB运行平台。

2. 搭建ESB运行平台

ESB运行平台的搭建以六台服务器推荐配置进行描述，各队列管理器的配置统一讲解，请自行区分对应服务器。

2.1. 创建队列管理器

操作范围：192.168.1.210/211/212/213

*紫色部分也属于指令，可一次性全复制粘贴。

1) ESB_IN01 操作范围：192.168.1.212

[root@esb ~]# crtmqm -h 1024 -t 30 -lp 30 -ls 20 -lc -lf 16384 -u DLQ ESB_IN01
[root@esb ~]# strmqm ESB_IN01
runmqsc ESB_IN01
ALTER QMGR MAXMSGL(104857600)
ALTER QLOCAL('SYSTEM.CLUSTER.TRANSMIT.QUEUE') MAXMSGL(104857600)
ALTER QMGR CHLAUTH(DISABLED) CONNAUTH('')
REFRESH SECURITY TYPE(CONNAUTH)
DEFINE LISTENER('ESB_IN01.LSR') TRPTYPE(TCP) PORT(31001) CONTROL(QMGR)
START LISTENER('ESB_IN01.LSR')
DEFINE CHANNEL('SVRCONN.ESB_IN01') CHLTYPE(SVRCONN) HBINT(300) MAXMSGL(104857600) MCAUSER('mqm')
END
[root@esb ~]# endmqm ESB_IN01

2) ESB_OUT01 操作范围：192.168.1.212

[root@esb ~]# crtmqm -h 1024 -t 30 -lp 30 -ls 20 -lc -lf 16384 -u DLQ ESB_OUT01
[root@esb ~]# strmqm ESB_OUT01
runmqsc ESB_OUT01
ALTER QMGR MAXMSGL(104857600)
ALTER QLOCAL('SYSTEM.CLUSTER.TRANSMIT.QUEUE') MAXMSGL(104857600)
ALTER QMGR CHLAUTH(DISABLED) CONNAUTH('')
REFRESH SECURITY TYPE(CONNAUTH)
DEFINE LISTENER('ESB_OUT01.LSR') TRPTYPE(TCP) PORT(32001) CONTROL(QMGR)
START LISTENER('ESB_OUT01.LSR')
DEFINE CHANNEL('SVRCONN.ESB_OUT01') CHLTYPE(SVRCONN) HBINT(300) MAXMSGL(104857600) MCAUSER('mqm')
END
[root@esb ~]# endmqm ESB_OUT01

3) ESB_IN02 操作范围：192.168.1.213

[root@esb ~]# crtmqm -h 1024 -t 30 -lp 30 -ls 20 -lc -lf 16384 -u DLQ ESB_IN02
[root@esb ~]# strmqm ESB_IN02
runmqsc ESB_IN02
ALTER QMGR MAXMSGL(104857600)
ALTER QLOCAL('SYSTEM.CLUSTER.TRANSMIT.QUEUE') MAXMSGL(104857600)
ALTER QMGR CHLAUTH(DISABLED) CONNAUTH('')
REFRESH SECURITY TYPE(CONNAUTH)
DEFINE LISTENER('ESB_IN02.LSR') TRPTYPE(TCP) PORT(31002) CONTROL(QMGR)
START LISTENER('ESB_IN02.LSR')
DEFINE CHANNEL('SVRCONN.ESB_IN02') CHLTYPE(SVRCONN) HBINT(300) MAXMSGL(104857600) MCAUSER('mqm')
END
[root@esb ~]# endmqm ESB_IN02

4) ESB_OUT02 操作范围：192.168.1.213

[root@esb ~]# crtmqm -h 1024 -t 30 -lp 30 -ls 20 -lc -lf 16384 -u DLQ ESB_OUT02
[root@esb ~]# strmqm ESB_OUT02
runmqsc ESB_OUT02
ALTER QMGR MAXMSGL(104857600)
ALTER QLOCAL('SYSTEM.CLUSTER.TRANSMIT.QUEUE') MAXMSGL(104857600)
ALTER QMGR CHLAUTH(DISABLED) CONNAUTH('')
REFRESH SECURITY TYPE(CONNAUTH)
DEFINE LISTENER('ESB_OUT02.LSR') TRPTYPE(TCP) PORT(32002) CONTROL(QMGR)
START LISTENER('ESB_OUT02.LSR')
DEFINE CHANNEL('SVRCONN.ESB_OUT02') CHLTYPE(SVRCONN) HBINT(300) MAXMSGL(104857600) MCAUSER('mqm')
END
[root@esb ~]# endmqm ESB_OUT02

5) ESB_QM01 操作范围：192.168.1.210

[root@esb ~]# crtmqm -h 1024 -t 30 -lp 30 -ls 20 -lc -lf 16384 -u DLQ ESB_QM01
[root@esb ~]# strmqm ESB_QM01
runmqsc ESB_QM01
ALTER QMGR MAXMSGL(104857600)
ALTER QLOCAL('SYSTEM.CLUSTER.TRANSMIT.QUEUE') MAXMSGL(104857600)
ALTER QMGR CHLAUTH(DISABLED) CONNAUTH('')
REFRESH SECURITY TYPE(CONNAUTH)
DEFINE LISTENER('ESB_QM01.LSR') TRPTYPE(TCP) PORT(30001) CONTROL(QMGR)
START LISTENER('ESB_QM01.LSR')
DEFINE CHANNEL('SVRCONN.ESB_QM01') CHLTYPE(SVRCONN) HBINT(300) MAXMSGL(104857600) MCAUSER('mqm')
END
[root@esb ~]# endmqm ESB_QM01

6) ESB_QM02 操作范围：192.168.1.211

[root@esb ~]# crtmqm -h 1024 -t 30 -lp 30 -ls 20 -lc -lf 16384 -u DLQ ESB_QM02
[root@esb ~]# strmqm ESB_QM02
runmqsc ESB_QM02
ALTER QMGR MAXMSGL(104857600)
ALTER QLOCAL('SYSTEM.CLUSTER.TRANSMIT.QUEUE') MAXMSGL(104857600)
ALTER QMGR CHLAUTH(DISABLED) CONNAUTH('')
REFRESH SECURITY TYPE(CONNAUTH)
DEFINE LISTENER('ESB_QM02.LSR') TRPTYPE(TCP) PORT(30002) CONTROL(QMGR)
START LISTENER('ESB_QM02.LSR')
DEFINE CHANNEL('SVRCONN.ESB_QM02') CHLTYPE(SVRCONN) HBINT(300) MAXMSGL(104857600) MCAUSER('mqm')
END
[root@esb ~]# endmqm ESB_QM02

已建好队列：

ESB_IN01
ESB_OUT01
ESB_IN02
ESB_OUT02
ESB_QM01
ESB_QM02

2.2. 修改队列管理器配置文件

操作范围：192.168.1.210/211/212/213

各队列管理器的配置文件默认路径为/var/mqm/qmgrs/{QM_NAME}/qm.ini，所有队列管理器均需做统一修改。使用vi编辑该文件，删除原有的Channels配置，然后在文件末尾添加如下加粗部分内容：

Log:
  LogPrimaryFiles=30
  LogSecondaryFiles=20
  LogFilePages=16384
  LogType=CIRCULAR
  LogBufferPages=0
  LogPath=/var/mqm/log/ESB_IN01/
  LogWriteIntegrity=TripleWrite
Service:
  Name=AuthorizationService
  EntryPoints=14
ServiceComponent:
  Service=AuthorizationService
  Name=MQSeries.UNIX.auth.service
  Module=amqzfu
  ComponentDataSize=0
TCP:
  SndBuffSize=0
  RcvBuffSize=0
  RcvSndBuffSize=0
  RcvRcvBuffSize=0
  ClntSndBuffSize=0
  ClntRcvBuffSize=0
  SvrSndBuffSize=0
  SvrRcvBuffSize=0

KeepAlive=Yes Channels: ChlauthEarlyAdopt=Y MQIBindType=FASTPATH PipeLineLength=2 MaxChannels=2000 MaxActiveChannels=2000 ClientIdle=129600 TuningParameters: DefaultQBufferSize=67108864 DefaultPQBufferSize=67108864 DefaultQFileSize=1073741824

*关于ClientIdle的值，IN和OUT设置129600，QM设置600。

注意：这里QM的值必须为600不然会连接不上通道。

2.3. 创建队列管理器集群

首先使用strmqm指令启动所有队列管理器，确保所有队列管理器处于开启状态再进行下述操作。

操作范围：192.168.1.212
strmqm ESB_IN01
strmqm ESB_OUT01
操作范围：192.168.1.213
strmqm ESB_IN02
strmqm ESB_OUT02
操作范围：192.168.1.210
strmqm ESB_QM01
操作范围：192.168.1.211
strmqm ESB_QM02

*紫色部分也属于指令，可一次性全复制粘贴。

*红色部分为服务器域名，正常情况下可直接使用，若自定义域名与下述不同，请根据实际情况修改。

1) ESB_QM01 操作范围：192.168.1.210

runmqsc ESB_QM01
ALTER QMGR REPOS(ESB_CLUS1)
DEFINE CHANNEL('TO.ESB_QM01') CHLTYPE(CLUSRCVR) CONNAME('esbas01(30001)') CLUSTER(ESB_CLUS1) MAXMSGL(104857600) HBINT(300) DISCINT(0)
DEFINE CHANNEL('TO.ESB_QM02') CHLTYPE(CLUSSDR) CONNAME('esbas02(30002)') CLUSTER(ESB_CLUS1) MAXMSGL(104857600) HBINT(300) DISCINT(0)
END

2) ESB_QM02 操作范围：192.168.1.211

runmqsc ESB_QM02
ALTER QMGR REPOS(ESB_CLUS1)
DEFINE CHANNEL('TO.ESB_QM01') CHLTYPE(CLUSSDR) CONNAME('esbas01(30001)') CLUSTER(ESB_CLUS1) MAXMSGL(104857600) HBINT(300) DISCINT(0)
DEFINE CHANNEL('TO.ESB_QM02') CHLTYPE(CLUSRCVR) CONNAME('esbas02(30002)') CLUSTER(ESB_CLUS1) MAXMSGL(104857600) HBINT(300) DISCINT(0)
END

3) ESB_IN01 操作范围：192.168.1.212

runmqsc ESB_IN01
DEFINE CHANNEL('TO.ESB_IN01') CHLTYPE(CLUSRCVR) CONNAME('esbgw01(31001)') CLUSTER(ESB_CLUS1) MAXMSGL(104857600) HBINT(300) DISCINT(0)
DEFINE CHANNEL('TO.ESB_QM01') CHLTYPE(CLUSSDR) CONNAME('esbas01(30001)') CLUSTER(ESB_CLUS1) MAXMSGL(104857600) HBINT(300) DISCINT(0)
DEFINE CHANNEL('TO.ESB_QM02') CHLTYPE(CLUSSDR) CONNAME('esbas02(30002)') CLUSTER(ESB_CLUS1) MAXMSGL(104857600) HBINT(300) DISCINT(0)
END

4) ESB_OUT01 操作范围：192.168.1.212

runmqsc ESB_OUT01
DEFINE CHANNEL('TO.ESB_OUT01') CHLTYPE(CLUSRCVR) CONNAME('esbgw01(32001)') CLUSTER(ESB_CLUS1) MAXMSGL(104857600) HBINT(300) DISCINT(0)
DEFINE CHANNEL('TO.ESB_QM01') CHLTYPE(CLUSSDR) CONNAME('esbas01(30001)') CLUSTER(ESB_CLUS1) MAXMSGL(104857600) HBINT(300) DISCINT(0)
DEFINE CHANNEL('TO.ESB_QM02') CHLTYPE(CLUSSDR) CONNAME('esbas02(30002)') CLUSTER(ESB_CLUS1) MAXMSGL(104857600) HBINT(300) DISCINT(0)
END

5) ESB_IN02 操作范围：192.168.1.213

runmqsc ESB_IN02
DEFINE CHANNEL('TO.ESB_IN02') CHLTYPE(CLUSRCVR) CONNAME('esbgw02(31002)') CLUSTER(ESB_CLUS1) MAXMSGL(104857600) HBINT(300) DISCINT(0)
DEFINE CHANNEL('TO.ESB_QM01') CHLTYPE(CLUSSDR) CONNAME('esbas01(30001)') CLUSTER(ESB_CLUS1) MAXMSGL(104857600) HBINT(300) DISCINT(0)
DEFINE CHANNEL('TO.ESB_QM02') CHLTYPE(CLUSSDR) CONNAME('esbas02(30002)') CLUSTER(ESB_CLUS1) MAXMSGL(104857600) HBINT(300) DISCINT(0)
END

6) ESB_OUT02 操作范围：192.168.1.213

runmqsc ESB_OUT02
DEFINE CHANNEL('TO.ESB_OUT02') CHLTYPE(CLUSRCVR) CONNAME('esbgw02(32002)') CLUSTER(ESB_CLUS1) MAXMSGL(104857600) HBINT(300) DISCINT(0)
DEFINE CHANNEL('TO.ESB_QM01') CHLTYPE(CLUSSDR) CONNAME('esbas01(30001)') CLUSTER(ESB_CLUS1) MAXMSGL(104857600) HBINT(300) DISCINT(0)
DEFINE CHANNEL('TO.ESB_QM02') CHLTYPE(CLUSSDR) CONNAME('esbas02(30002)') CLUSTER(ESB_CLUS1) MAXMSGL(104857600) HBINT(300) DISCINT(0)
END

2.4. 导入队列

操作范围：192.168.1.210/211/212/213

1) 上传MQ脚本

[root@esb ~]# cd /opt
[root@esb opt]# mkdir qcrt
[root@esb opt]# cd qcrt/
[root@esb qcrt]# mkdir conf
[root@esb qcrt]# mkdir log
[root@esb qcrt]# cd conf/

然后将下述队列脚本上传到对应服务器的conf目录中

操作范围：192.168.1.212
ESB_IN01.conf
ESB_OUT01.conf
操作范围：192.168.1.213
ESB_IN02.conf
ESB_OUT01.conf
操作范围：192.168.1.210
ESB_QM01.conf
操作范围：192.168.1.211
ESB_QM02.conf

2) 导入MQ队列

以下指令使用的相对路径，请确保已处于conf目录下再执行。

[root@esb conf]# runmqsc ESB_IN01<ESB_IN01.conf>../log/ESB_IN01.log
[root@esb conf]# runmqsc ESB_IN02<ESB_IN02.conf>../log/ESB_IN02.log
[root@esb conf]# runmqsc ESB_OUT01<ESB_OUT01.conf>../log/ESB_OUT01.log
[root@esb conf]# runmqsc ESB_OUT02<ESB_OUT02.conf>../log/ESB_OUT02.log
[root@esb conf]# runmqsc ESB_QM01<ESB_QM01.conf>../log/ESB_QM01.log
[root@esb conf]# runmqsc ESB_QM02<ESB_QM02.conf>../log/ESB_QM02.log

2.5. 创建代理

代理创建于队列管理器上，只有两个，其对应关系为

ESB_QM01 - ESB_BK01

ESB_QM02 - ESB_BK02

其他队列管理器上不需要创建代理。

1) ESB_BK01 操作范围：192.168.1.210

创建并启动代理：
[root@esb conf]# mqsicreatebroker ESB_BK01 -q ESB_QM01
[root@esb conf]# mqsistart ESB_BK01
创建执行组：
[root@esb conf]# mqsicreateexecutiongroup ESB_BK01 -e CB01
[root@esb conf]# mqsicreateexecutiongroup ESB_BK01 -e PUB01
[root@esb conf]# mqsicreateexecutiongroup ESB_BK01 -e MQ01
[root@esb conf]# mqsicreateexecutiongroup ESB_BK01 -e WS01
[root@esb conf]#mqsicreateexecutiongroup ESB_BK01 -e REST01
[root@esb conf]# mqsicreateexecutiongroup ESB_BK01 -e SAP01
[root@esb conf]# mqsicreateexecutiongroup ESB_BK01 -e DB01
设置JVM参数：
[root@esb conf]# mqsichangeproperties ESB_BK01 -e WS01 -o ComIbmJVMManager -n jvmMaxHeapSize -v 2147483648
[root@esb conf]# mqsichangeproperties ESB_BK01 -e REST01 -o ComIbmJVMManager -n jvmMaxHeapSize -v 2147483648
设置HTTP参数：
[root@esb conf]# mqsichangeproperties ESB_BK01 -b httplistener -o HTTPConnector -n maxPostSize -v 20971520
[root@esb conf]# mqsichangeproperties ESB_BK01 -b httplistener -o HTTPConnector -n acceptCount -v 2000
[root@esb conf]# mqsichangeproperties ESB_BK01 -b httplistener -o HTTPConnector -n maxThreads -v 2000
关闭代理：
[root@esb conf]# mqsistop ESB_BK01

2) ESB_BK02 操作范围：192.168.1.211

创建并启动代理
[root@esb conf]# mqsicreatebroker ESB_BK02 -q ESB_QM02
[root@esb conf]# mqsistart ESB_BK02
创建执行组
[root@esb conf]# mqsicreateexecutiongroup ESB_BK02 -e CB01
[root@esb conf]# mqsicreateexecutiongroup ESB_BK02 -e PUB01
[root@esb conf]# mqsicreateexecutiongroup ESB_BK02 -e MQ01
[root@esb conf]# mqsicreateexecutiongroup ESB_BK02 -e WS01
[root@esbconf]# mqsicreateexecutiongroup ESB_BK02 -e REST01
[root@esb conf]# mqsicreateexecutiongroup ESB_BK02 -e SAP01
[root@esb conf]# mqsicreateexecutiongroup ESB_BK02 -e DB01
设置JVM参数
[root@esb conf]# mqsichangeproperties ESB_BK02 -e WS01 -o ComIbmJVMManager -n jvmMaxHeapSize -v 2147483648
[root@esb conf]# mqsichangeproperties ESB_BK02 -e REST01 -o ComIbmJVMManager -n jvmMaxHeapSize -v 2147483648
设置HTTP参数
[root@esb conf]# mqsichangeproperties ESB_BK02 -b httplistener -o HTTPConnector -n maxPostSize -v 20971520
[root@esb conf]# mqsichangeproperties ESB_BK02 -b httplistener -o HTTPConnector -n acceptCount -v 2000
[root@esb conf]# mqsichangeproperties ESB_BK02 -b httplistener -o HTTPConnector -n maxThreads -v 2000
关闭代理：
[root@esb conf]# mqsistop ESB_BK02

2.6. 上传配置文件

操作范围：192.168.1.210/211

1) Deploy

检查根目录下的esblog和log上当，没有则新建/esblog目录用于存放esb日志

Mkdir /esblog
Mkdir /log

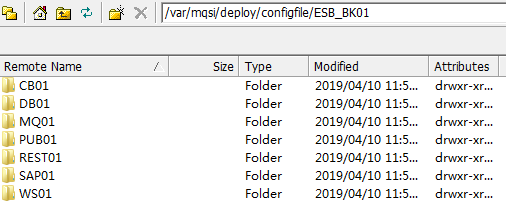

deploy为数据库及日志配置，每个执行组对应一个文件夹，如下图

image-20210706142425132

其中AdapterConfig.properties为数据库配置，log4j.properties为日志配置(CB的log4j除外)。

该文件夹需上传到含BK的服务器上，对应目录为/var/mqsi

image-20210706142439306

AdapterConfig.properties文件只修改红框处数据库配置，其他地方保持不变。

image-20210706142511158

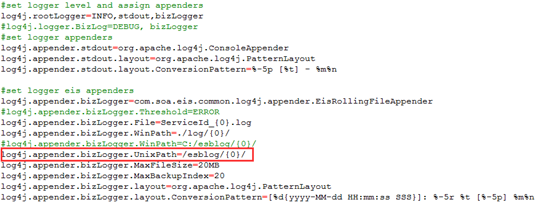

log4j.properties文件红框处为日志文件目录，默认使用/esblog目录。

2) shared-classes

shared-classes为消息流依赖jar包，需上传到含BK的服务器上，对应目录为/var/mqsi/shared-classes，需重启代理后才能识别生效。

3) libsapjco3.so

libsapjco3.so为SAP的Linux64位环境依赖包，若要使用SAP适配器，需上传到服务器上，对应目录为/opt/iib-10.0.0.11/server/lib和/usr/lib64。

4) /esblog

/esblog为ESB的文本日志总目录，先检查含BK的服务器上是否包含该目录，若没有则手动创建，创建指令如下：

[root@esb conf]# cd /
[root@esb /]# mkdir esblog
[root@esb /]# chmod -R 777 /esblog

2.7. 部署消息流bar包

操作范围：192.168.1.210/211

1) 上传bar包

[root@esb conf]# cd /opt
[root@esb opt]# mkdir bar
[root@esb opt]# cd bar/

然后将下述bar包上传到对应服务器的bar目录中

image-20210706142635990

2) 部署bar包

*实际上的bar包文件会带有日期后缀，需自行修改名字。

ESB_BK01

[root@esb bar]# mqsistart ESB_BK01
[root@esb bar]# mqsideploy ESB_BK01 -e CB01 -a /opt/bar/CB01.bar
[root@esb bar]# mqsideploy ESB_BK01 -e PUB01 -a /opt/bar/PUB01.bar
[root@esb bar]# mqsideploy ESB_BK01 -e MQ01 -a /opt/bar/MQ01.bar
[root@esb bar]# mqsideploy ESB_BK01 -e WS01 -a /opt/bar/WS01.bar
[root@esb bar]# mqsideploy ESB_BK01 -e REST01 -a /opt/bar/REST01.bar
[root@esb bar]# mqsideploy ESB_BK01 -e SAP01 -a /opt/bar/SAP01.bar
[root@esb bar]# mqsideploy ESB_BK01 -e DB01 -a /opt/bar/DB01.bar

ESB_BK02

[root@esb bar]# mqsistart ESB_BK02
[root@esb bar]# mqsideploy ESB_BK02 -e CB01 -a /opt/bar/CB01.bar
[root@esb bar]# mqsideploy ESB_BK02 -e PUB01 -a /opt/bar/PUB01.bar
[root@esb bar]# mqsideploy ESB_BK02 -e MQ01 -a /opt/bar/MQ01.bar
[root@esb bar]# mqsideploy ESB_BK02 -e WS01 -a /opt/bar/WS01.bar
[root@esb bar]# mqsideploy ESB_BK02 -e REST01 -a /opt/bar/REST01.bar
[root@esb bar]# mqsideploy ESB_BK02 -e SAP01 -a /opt/bar/SAP01.bar
[root@esb bar]# mqsideploy ESB_BK02 -e DB01 -a /opt/bar/DB01.bar

2.8. 添加定时清理日志脚本

1) 查看当前各执行组文件

[root@esb bar]# ps -ef|grep DataFlowEngine

image-20210706142800644

红框部分为各执行组的随机生成的文件夹名。

2) 添加定时执行脚本

[root@esb bar]# crontab -e

进入文件修改页面，按i键进入编辑状态，添加下述内容：

0 0 */1 * * >/var/mqsi/components/ESB_BK01/01d6aa0f-33cd-4bda-bc5a-34f9284e0e23/stdout
0 0 */1 * * >/var/mqsi/components/ESB_BK01/4e918ede-6225-4926-be0d-d58793cd699f/stdout
0 0 */1 * * >/var/mqsi/components/ESB_BK01/9952423b-9a17-49d0-8cf4-c6a8e73374e4/stdout
0 0 */1 * * >/var/mqsi/components/ESB_BK01/49ca7a86-a044-4240-861a-a47bcf28a338/stdout
0 0 */1 * * >/var/mqsi/components/ESB_BK01/d84f57c5-3892-4c1f-ad72-076aebfa86f9/stdout
0 0 */1 * * >/var/mqsi/components/ESB_BK01/e3f470f3-84e2-4f6f-8eb9-29f20524cd99/stdout
0 0 */1 * * >/var/mqsi/components/ESB_BK01/f95a5166-818b-442b-9301-4df91c1eefc1/stdout

按ESC键，再输入:qw，按回车保存退出。

*注意，其中紫色部分为对应代理名字，红色部分为上述红框部分内容，请自行修改。

3) 启动定时器

[root@esb bar]# systemctl enable crond.service
[root@esb bar]# systemctl start crond.service

3. 附录

3.1. ESB队列清单

队列管理器名 队列名 作用 是否加入集群
ESB_IN DLQ 死信队列
AD.MONITOR.OUT.CB01 ESB缓存刷新响应队列 是
AD.MONITOR.OUT.DB01 ESB缓存刷新响应队列 是
AD.MONITOR.OUT.MQ01 ESB缓存刷新响应队列 是
AD.MONITOR.OUT.PUB01 ESB缓存刷新响应队列 是
AD.MONITOR.OUT.REST01 ESB缓存刷新响应队列 是
AD.MONITOR.OUT.SAP01 ESB缓存刷新响应队列 是
AD.MONITOR.OUT.WS01 ESB缓存刷新响应队列 是
REQ.GET.TEST 测试系统队列 是
REQ.GET.FTP FTP消息重发队列 是
REQ.GET.XX 服务六队列之一(原RES.OUT.XX) 是
ESB_OUT DLQ 死信队列
PRO.GET.XX 服务六队列之一(原REQ.OUT.XX) 是
ESB_QM DLQ 死信队列
AD.MONITOR.IN.CB01 ESB缓存刷新请求队列
AD.MONITOR.IN.DB01 ESB缓存刷新请求队列
AD.MONITOR.IN.MQ01 ESB缓存刷新请求队列
AD.MONITOR.IN.PUB01 ESB缓存刷新请求队列
AD.MONITOR.IN.REST01 ESB缓存刷新请求队列
AD.MONITOR.IN.SAP01 ESB缓存刷新请求队列
AD.MONITOR.IN.WS01 ESB缓存刷新请求队列
CB.REQ CB请求方入口队列 是
CB.PRO CB提供方入口队列 是
CB.PUB.IN 发布订阅入口队列
CB.PUB.BACKUP 发布订阅备份队列
LOG.DB.DB 数据库日志
LOG.DB.MQ 数据库日志 是
LOG.DB.REST 数据库日志
LOG.DB.SAP 数据库日志
LOG.DB.WS 数据库日志
LOG.DB.FTP 数据库日志
LOG.DB.FTP.EXCLUSIVE FTP专用日志
LOG.TEXT.PUB 文本日志
LOG.TEXT.DB 文本日志
LOG.TEXT.MQ 文本日志 是
LOG.TEXT.REST 文本日志
LOG.TEXT.SAP 文本日志
LOG.TEXT.WS 文本日志
LOG.TEXT.FTP 文本日志
REQ.CB.TEST 测试系统队列 是
REQ.PUT.TEST 测试系统队列 是
REQ.PUT.FTP FTP消息重发队列 是
REQ.CB.XX 服务六队列之一(原RES.XX) 是
REQ.PUT.XX 服务六队列之一(原REQ.IN.XX) 是
PRO.CB.XX 服务六队列之一(原REQ.XX) 是
PRO.PUT.XX 服务六队列之一(原RES.IN.XX) 是

3.2. Linux常用指令

客户现场给出的环境可能和本文有所差异，需要额外调整一些配置，或者在运维时需要查看一些信息，下面给出一部分常用的Linux指令供参考（太基础的指令诸如cd/vi类的，请自行上网了解）。

*红色部分为动态内容，根据实际情况输入。

*绿色部分为可选内容。

Linux指令 作用
cat /etc/redhat-release 查看系统版本
locale 查看系统语言
localectl set-locale LANG="en_US.utf-8" 设置系统语言(需重启)
hostname 查看系统域名
hostnamectl set-hostname 域名 设置系统域名
sysctl 参数名 查看系统内核参数
sysctl -p 使修改后的内核参数立即生效
useradd -d /home/user -m -n user 创建Linux用户 -d：指定用户目录 -m：自动创建用户目录 -n：不创建用户组
passwd user 修改用户密码
ps -ef \ grep tomcat 查看软件进程
netstat -anlp \ grep 8080 查看端口进程
kill -9 进程ID 强制杀死进程
source file 重新加载配置文件
free -g/-m 查看内存占用 -g：按GB查看 -m：按MB查看
df -h 查看磁盘占用
find 路径 -type f -size +100M 查看大于100M的文件
sync; echo 3 > /proc/sys/vm/drop_caches 清理系统缓存
nohup 指令 >> 日志路径 & 后台执行指令

3.3. MQ常用指令

MQ指令 作用
strmqcfg Mq管理界面
dspmq 查看所有队列管理器状态
strmqm ESB_QM01 启动队列管理器
endmqm ESB_QM01 停止队列管理器
crtmqm ESB_QM01 创建队列管理器
dltmqm ESB_QM01 删除队列管理器

3.4. IIB常用指令

IIB指令 作用
mqsilist 查看所有代理状态
mqsilist ESB_BK01 查看该代理所有执行组状态
mqsistart ESB_BK01 启动代理
mqsistop ESB_BK01 -i 停止代理 -i：强制停止
mqsicreatebroker ESB_BK01 -q ESB_QM01 创建代理
mqsideletebroker ESB_BK01 删除代理
mqsistartmsgflow ESB_BK01 -e CB01 启动执行组
mqsistopmsgflow ESB_BK01 -e CB01 停止执行组
mqsideploy ESB_BK01 -e CB01 -a CB01.bar 部署bar包

© 2021 CFESB.CN all right reserved，powered by Gitbook 本文档更新于： 2021-07-06 16:26

results matching ""

    No results matching ""
